功能简介
FT8214手动接口是一种非编码转换接口，具有启动、停止功能，输出无源常开、常闭触点，可根据被控设备需要进行选用。该接口需与多线制手动盘或直控点配合使用。手动盘通过FT8214手动接口控制被控设备，并实现对被控设备的动作信号的反馈，同时当手动盘与手动接口之间的连线发生短路、断路时，能报出故障。
主要技术指标

20. 启动电压：DC20V～DC28V；
20. 动作电流：＜30mA；
20. 输出触点：8A，DC30V或8A, AC250V；
20. 使用环境：－0℃～＋40℃，相对湿度＜95%RH，不结露；
20. 外形尺寸：120mm×82mm×40mm

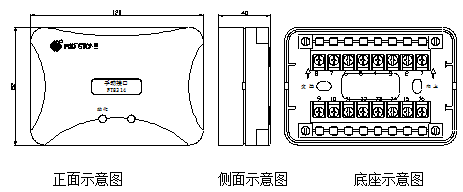

产品外形图

           正面示意图             侧面示意图         底座示意图
安装与接线
将底座用两只M4自攻螺丝固定在86H50标准预埋接线盒上，明装或暗装
其中：
端子3接手动盘的输出C－；端子4接手动盘的输出C＋。
端子5、6接无源闭合反馈信号A1、A2。
端子10接24伏有源反馈正极F+；端子11接24伏有源反馈负极F-。
端子12为无源常闭触点NC，端子13为无源公共触点COM，端子14为无源常开触点NO

---
