盛赛尔JTW-SD-885点型感温火灾探测器

归属类别:盛赛尔 发布时间:2016-11-24 热量值:
一、JTW-SD-885点型感温火灾探测器概述:

JTW-SD-885产品是一种两线制感温火灾探测器,采用了高精度、高可靠性的双金属感温器件,可适用于各种恶劣环境,维护简便、故障率低、功耗低,电压范围宽、抗电磁辐射干扰能力强,质量可靠。 监测时LED灯不闪亮,报警时恒亮,控制器厂家也可购买我公司提供的编码底座塑料及金属件,由厂家自行设计编码底座印刷板从而组成总线编址火灾报警系统。
JTW-SD-885点型感温火灾探测器是二线制感温火灾探测器,设计这类探测器是为了对开放式区域提供保护,且需与兼容的控制器配套使用。
JTW-SD-885温感探测器采用高精度、高可靠性的双金属感温器件。可适用于各种恶劣环境,维护简便,故障率低。
JTW-SD-885与控制器通电,JTW-SD-885感温探测器处于正常的监控状态时,发光二极管(LED)不亮。探测器处于报警状态时,发光二极管(LED)锁定恒亮。

二、JTW-SD-885温感探测器技术参数:

直径 10.2cm
高度4.8cm
重量72g
工作温度范围-1O℃至50℃
工作湿度范围10%至95%相对湿度,无凝结
工作电压范围8.5至35VDC
最大纹波电压30%(峰峰值)
最大上电电容0.02μF
静态电流≤50μF
报警电流
最小2mA@3.lVDC
最大80mA@6.5VDC
报警复位
瞬间断电(0.3秒MAX.,25VDCMIN.)
报警温度60℃
上电时间≤1S
执行标准GB4716-2005
认证标志CCC

三、JTW-SD-885温感探测器的安装:

  注意:所有接线都必须按照国标、当地有关标准法规及特别要求规程来安装。
警告:安装探测器之前,切断回路的电源。
安装探测器
1、按照底座说明书给安装底座布线。
2、将探测器放在安装底座上,并顺时针旋转,直至它锁定到位。
(一定要安装到位,即探测器边缘缺口与底座边缘缺口相对,位置如图1所示)

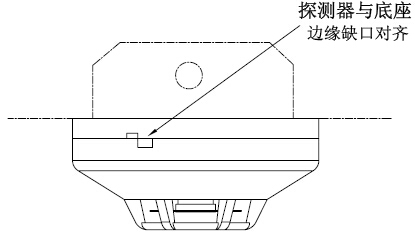

探测器、底座及预埋盒配合图

图1 探测器、底座及预埋盒配合图

  3、安装完所有的探测器后,(见图2系统接线),给控制器加电。

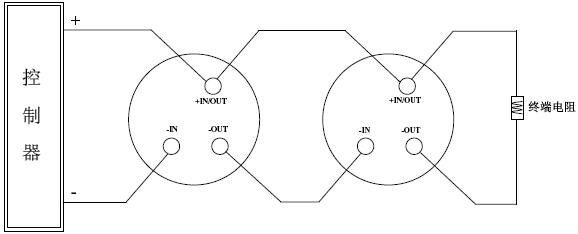

控制器与控制系统接线图

图2 控制器与控制系统接线图


4、按照本说明书测试一节所描述的,对探测器进行测试。
5、在控制器上对探测器进行复位。
6、通知有关部门该系统已经正常运行。
防卸装置
探测器底座具有防卸功能。当启用此功能后,不用某种工具就无法卸下探测器。有关此功能的详细使用方法见底座的安装使用书。
接线指导
按照所选定底座的安装说明进行接线。探测器与控制器系统接线参见图2所示。
测试
在测试之前,通告有关管理部门,感温探测器系统将进行维护,系统会因此而临时停止工作。切断将进行维护的区域或系统的逻辑控制功能,以免造成不必要的报警联动。
JTW-SD-885点型感温火灾探测器的测试,可在探测器的侧面手持热吹风机,距离探测器15cm左右对探测器吹热风。使热敏件集热盘充分吸收热量(见图3),直至探测器报警(确认灯恒亮),应在2分钟内报警。

集热盘

图3 集热盘


测试结束后,通知有关管理部门系统恢复正常。
警告:请勿用明火或烟头烧烫热敏件作测试,这样可能使热敏件失效
维护保养
注意:进行清洁前,通告有关管理部门感温探测器系统将进行维护而临时停止工作。切断将进行维护的区域或系统的逻辑控制功能,以免无谓的报警联动。
可按以下步骤进行清洁处理
I、逆时针旋转从底座上卸下探测器。
2、用吸尘器清理探测器金属集热盘上及其周围的浮尘杂物。
3、将探测器外表面擦拭干净。
4、重新安装探测器。
5、按“测试”一节所述对探测器进行测试
