北大青鸟JBF4141输入/输出模块结构特征、安装与布线

归属类别:北大青鸟布线 发布时间:2017-05-15

编址型输入/输出模块,安装于现场,采用明装方式

  在安装位置将模块盒固定(使用M4螺钉),安装孔距为60mm

  两总线采用ZR-RVS-2×1.5mm²双绞线,电源线采用NH-BV-2×1.5~2.5mm²导线

  可输出一组DC.24V电平信号

  使用专用电子编码器来设定地址码(1-200)

  输入/输出模块应答端接收被控设备动作后的无源闭合信号,通过两总线将应答信号传送回主机

JBF4141输入/输出模块

  说明:

  L1(端子4)、L2(端子5):接通信总线,无极性

  24V(端子1)、GND(端子3):接24V直接电源,有极性

  CV(端子2):当需要有源输出时,将其与24V(端子1)连接,当需要无源输出时,将其空置

  AS+(端子9)、GND(端子10):接应答(无源触点),连接在AS+和GND上的监视设备的动合端必须并联10KΩ终端电阻

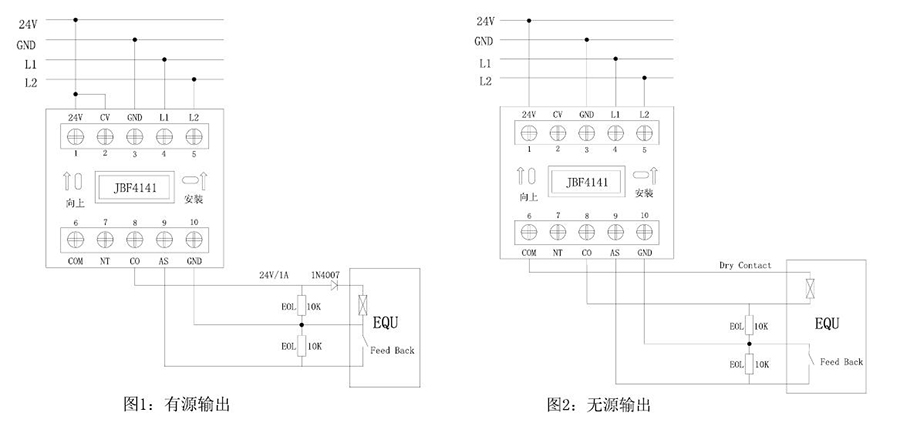

  输出功能:

  当CV接24V时(模块启动后输出24V),CO(端子8)、GND(端子10)接被控设备

  当CV空置时(模块启动后输出干结点),COM(端子6),CO(端子8)接被控设备

  CO和GND之间必须并联10KΩ终端电阻

 JBF4141输入/输出模块
