一、GST-LD-8332模块箱特点
GST-LD-8332编址接口模块内含安全栅，可与JTY-GF-GST104（Ex）及JTY-GF-GST9711（Ex）点型光电感烟火灾探测器、JTW-ZOF-GST9712（Ex）点型感温火灾探测器、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器、J-SAB-G1(Ex)手动火灾报警按钮配接，组成本质安全型防爆系统。一旦发生火灾，GST-LD-8332编址接口模块将报警信号通过总线传入火灾报警控制器，控制器产生报警信号并显示出动作的地址编码。当编址接口模块本身出现故障时，控制器将产生故障信号并将编址接口模块的编码地址显示出来。本编址接口模块采用电子编码方式，编码范围在1～242之间任意设定，可通过我公司生产的GST-BMQ-2型电子编码器进行现场编码。

二、GST-LD-8332模块箱主要技术指标
1、工作电压：
 总线电压：总线24V
 电源电压：DC24V
2、监视电流：
 总线电流≤0.5mA
 电源电流≤7mA
3、报警电流：
 总线电流≤5mA
 电源电流≤30mA
4、线制：与控制器采用无极性两总线连接；与DC24V电源线采用无极性两线制连接；与防爆设备采用有极性两线制连接。
5、连接设备类型：可连接JTY-GF-GST104（Ex）及JTY-GF-GST9711（Ex）点型光电感烟火灾探测器、JTW-ZOF-GST9712（Ex）点型感温火灾探测器、JTF-GOF-GST9713(Ex)点型复合式感烟感温火灾探测器、J-SAB-G1(Ex)手动火灾报警按钮。
6、连接设备容量：*多10只
7、安全栅型号：GST-AS-200
8、安全栅参数：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F
9、外壳防护等级：IP65
10、使用环境：
 温度：-10℃～+50℃
 相对湿度≤95%，不结露
11、外形尺寸：172mm×246mm×79mm


三、GST-LD-8332模块箱结构特征、安装与布线
本编址接口模块外形结构及安装方法均与GST-LD-8331编址接口模块相同。
编址接口模块应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1。

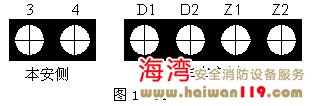

其接线端子如图1-34：




其中：
Z1、Z2：接控制器二总线，无极性
D1、D2：接直流24V，无极性
3、4：编址接口模块本安侧接线端子只有两个，即为安全栅的3、4两端，接现场设备，注意极性，3为正，4为负。
本编址接口模块内含GST-AS-200型齐纳安全栅，主要技术参数参见**章3.1节。
 布线要求：
信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。安全栅至探测器或手动火灾报警按钮间的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
本安电缆的长度应按如下方法进行计算：
计算本安电缆长度应验算电缆的分布电容和分布电感值是否满足要求。通常电缆分布参数按集中参数考虑，其值与电缆长度成正比，即
CC≤CO-Ci,LC≤LO-Li
式中：CO、LO——关联设备给出的*大外部允许电容和电感量；
 Ci、Li——本安设备内部*大等效电容和电感量（我公司本质安全型产品的Ci、Li均为0）；
 CC、LC——允许电缆的*大分布电容和电感量。
例如，某工程选用了JTY-GF-GST104(Ex)点型光电感烟火灾探测器，配接GST-LD-8332编址接口模块内安全栅CO＝0.083μF，LO＝4.0mH，如选择某本安电缆参数为Lk≤0.8μH/m，Ck≤180pF/m，选用本安电缆*长为：

则选用本安电缆长度应≤461m。



四、应用方法

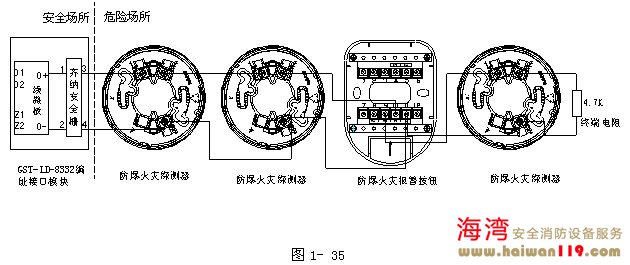

编址接口模块可与防爆的感温火灾探测器、感烟火灾探测器及手动火灾报警按钮一起接入火灾报警控制器系统中组成本安型防爆系统。在系统连线末端必须连接一4.7kΩ终端电阻，且一只编址接口模块混接的各类防爆探测器及报警探测不能超过10只。系统连线如图1- 35所示。
