一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。
2根去消控中心的是总线。
4根到消火栓泵的是启泵线和反馈线。
根据《建筑设计防火规范》GBJ 16—87第8．6．2条之规定：高层工业建筑和水箱不能满足*不利点消火栓水压要求的其他建筑，应在每个室内消火栓处设置直接起动消防水泵的按钮，并应有保护设施。而《高层民用建筑设计防火规范》GB 50045—95第7．4．6．7条也有相应规定：临时高压给水系统的每个消火栓处应设置直接起动消防水泵的按钮，并应设有保护按钮的设施。
火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。
笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。
《民用建筑电气设计规范》(JGJ／T 16—92)中第24．6．1．1条对设有消火栓按钮的消火栓灭火系统的控制要求作了明确的规定：
1． 消火栓按钮控制回路应采用50V以下的安全电压。
2．当消火栓设有消火栓按钮时，应能向消防控制(值班)室发送消火栓工作信号和起动消防水泵。
3．消防控制室内，对消火栓灭火系统应有下列控制、显示功能：
a：控制消防水泵的起、停；
b：显示消防水泵的工作、故障状态；
c：显示消火栓按钮的工作部位。当有困难时可按防火分区或楼层显示。
根据这三条规定，可以分析出，在火灾报警及消防联动系统中，任一消火栓按钮动作后，均应实现以下功能：
1．向消防控制室发送报警信号。
2．在报警控制器上显示报警部位。
3．起动消防水泵。
4．消防水泵起动后，点亮所有消火栓箱内的起泵反馈信号灯。
消火栓按钮的主要功能是在火灾状态下远程起动消火栓泵，而手动火灾报警按钮的功能是在火灾状态下将报警信号传送到中央控制室，由中央控制室发出指令，起动相关消防设施。
消火栓泵通过消火栓按钮起动的方式一般有两种：一是消火栓按钮将起动信号送至泵房直接起动消火栓泵，二是消火栓按钮将信号先送到中央控制室，再由中央控制室将信号送至泵房起动消火栓泵。如果功能共用，共用按钮将信号直接传送到中央控制室，实现起来较容易；如果共用按钮将信号分别直接送至泵房(起泵)和中央控制室(发现火灾后报警)两个不同的位置，实现起来也是可以的，要实现直接起泵功能，可以采用图1的接线方法。
其中M为输入模块，SB1～SBn为普通手动按钮开关，n的取值不能大于一个防火分区(或楼层)内的消火栓按钮的总数，即*多只能将同一防火分区(或楼层)内的消火栓按钮并接起来。在图1中，只要有一个开关动作，中间继电器Z就会动作，将Z的一个常开辅助触点与输入模块相连，实现报警功能，利用Z的其它辅助触点，则可以联动起动消火栓泵。且Z应该安装在消防泵控制箱内而不是消火栓箱内，因为继电器有220V的电压与其端子相连，火灾状态下使用消火栓时，可能会有大量水从消火栓箱内溢出，弄湿整个箱体，如果箱内接有强电，若不慎会使消火栓箱或消防水带带电，伤及消防队员。
如果将消火栓按钮与手动火灾报警按钮设成一个，是否可行呢?现行规范中尚无要求，但现在某些建筑内的消防设施中已经存在并使用这种功能共用的按钮。笔者认为，这种设计在技术上是可以满足的，有其有利的一面，但也存在弊端。首先如果共用按钮只完成报警功能，而由报警控制器根据接收到的报警信号，按照联动逻辑，通过输出模块再去起动消防水泵，共用按钮的动作信号实际上是通过报警控制器间接地去起动消防水泵。此时如果报警控制器或控制消防水泵的输出控制模块发生故障，就会使消防水泵不能及时起动，将十分不利于控制火情，从而有可能造成重大的火灾事故。
其次共用按钮尽管可以节约一些费用，而一旦发生误报，轻者会使消防管网压力增高，重者将导致管网破裂，造成消防给水系统毁坏，影响正常使用，从而造成更多的经济损失，反而得不偿失。
第三，共用按钮的位置应如何设置?设在消火栓箱内?还是设在远离消火栓的公共走道?亦或设在消火栓箱外?规范要求手动火灾报警按钮应安装在墙上距地(楼)面高度1.5米，而设计和施工中按钮位置经常不定，没有统一要求。(笔者认为共用按钮设置的位置不宜远离消火栓箱，以便消防队员使用，因为在火灾状态下，消防队员要以*短的时间接上水带、起动水泵出水，没有过多的时间寻找消火栓按钮。)
综上所述，从安全角度考虑，消火栓按钮应与火灾报警按钮分开设置，尤其是现在人们的消防意识还很淡薄，对消防设施的使用尚不熟练，因此消火栓按钮应与火灾报警按钮分开设置就更为必要，同时也希望有关部门能出台相关技术规范，使两种按钮的设置要求更趋完善。
二、探测器的接线
接线是用RVS-2*1.5的线串接，从电气回路来说实际上还是并联的。一般一个区域一条回路，所有的探测器都是并联在24V回路上的。
火警里探测器，手报，启泵按钮，联动，输入模块采用的是总线模式，即为一回路并联所有探测器，手报等！每个火警主机由于采用的内部主板不同，所带的数量不同有100个的，也有255个！可以根据这个划分回路，要求是要根据防火分区划分！因为报警之后还要求对临近两个防火分区内的声光连通报警！
一般按防火分区划分，有时可以跨防火分区，因每路是有一个接线排所带点数有关！
坏了的探测器要对新换上去的烟感进行重新输入编码，输入和以前坏掉烟感一样的编码
三、消防泵启动方式
消防泵有四种启动方式：
1，是消火栓按钮直启消火栓泵
2，是消防多线直启消火栓泵
3，是消防联动起泵，
４，是手动启动．
如果没有报警系统，则只有１，４两种．
有报警系统，消火栓箱内的按钮接６根线，无报警系统，接４根线
消火栓启动有三种：
一、消火栓按钮启动：消火栓按钮4根线到消火栓，2根启泵，2根返回信号至按钮；
二、消控中心直接启泵（手动）；多线控制
三、联动控制：消防报警信号在主机确认后，主机输出信号到消火栓泵对应模块（自动，不需要人去操作），然后启动消防泵。
手动报警按钮没有启动消防泵功能，就是将报警信号传输给报警主机，达到报警的目的；
警铃在消防时响起，只响，没有光。
声光报警器报警时有声音有光。
四、手动报警按钮的接线
安装与接线：
1、布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为69mm；
2、探测总线采用2×1.0-1.5mm2导线；
3、安装之前用编码器对其写入相应地址码(1-200)；
4、探测总线L1 、L2连接在端子1和端子2上；
5、手报部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失；
手动火灾报警按钮时接线：
1、端子1和2分别接二总线L1和L2；
2、 端子3、4接电话线；
3、端子7、8正常时形成常开触点，手动报警按钮按下时闭合，可用来控制现场声光报警装置，需另接24V电源。严禁使用此触点控制大功率设备和强电设备。
一、主要特点
●与SX6000系统和SX3000系列控制器配套使用。
●可以重复使用，低功耗，二总线，无极性。
●手动报警按钮主要安装在走廊、楼梯口等处，距地面高度约为1.5米。
●在控制器上通过内置功能可使系统自动识别手动报警按钮。
●全过程智能监测，无需单独电源，符合总线要求。
●数字化脉冲宽度及电流数字量传输，抗干扰。
●内含电话插孔。
●通讯稳定；低静态电流。
●端子接线容易、可靠。
●向下推进弹簧按钮后，内部开关动作，报警信号送到控制器，通过特殊工具手动复位。
●发光二极管的状态，在监控状态下瞬时微亮，在报警状态下常亮。
●符合GB19880-2005《手动火灾报警按钮》标准。
二、主要技术参数
触点输出 1组常开 无源触点（1A/DC24V）； 工作电压 DC20V～26V
静态电流 0.2mA 温度范围 -10℃～+50℃
报警电流 21mA（瞬时） 湿度范围 ≤92%RH
重 量 120g 外形尺寸 （86 × 86 ×50）mm
指示灯 监视状态：瞬时微亮（红灯）；报警状态：保持高亮（红灯）；
三、外形及安装尺寸（mm）
四、安装与布线
●手动报警部件只能在布线检查后，调试之前安装，以防止因不恰当安装作业造成损失；
●布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为40mm；手动报警按钮应设置在明显和便于操作的部位，安装在墙上并距地面1.5米高度处。
●手动报警按钮的连接线均通过手动报警按钮底座中部的出线孔进入盒内。回路总线接至按钮底座的1、2号（L1,L2）接线端子,电话线接至按钮底座的5、6号（24V，ANS）接线端子。按钮底座上的3、4（K，K＇）号接线端子提供开关量输出。开关指标：触点功率DC50V 0.5A；接触电阻70mΩ。
五、声光报警器的接线
就是接二总线和电源线
六、输入模块的接线
就是二总线，不分反正不分正负极。
七、输入模块的接线
输出模块，用于控制风机、排烟机、电梯等设备，可以编入到联动程序进行自动联动，有两对常开、常闭触点，用于连接被控设备，S+、S-连接总线，24V、GND连接主机联动电源输出，并且无源反馈端接收设备的反馈信号输入。也就是接二总线和电源线。
八、报警主机

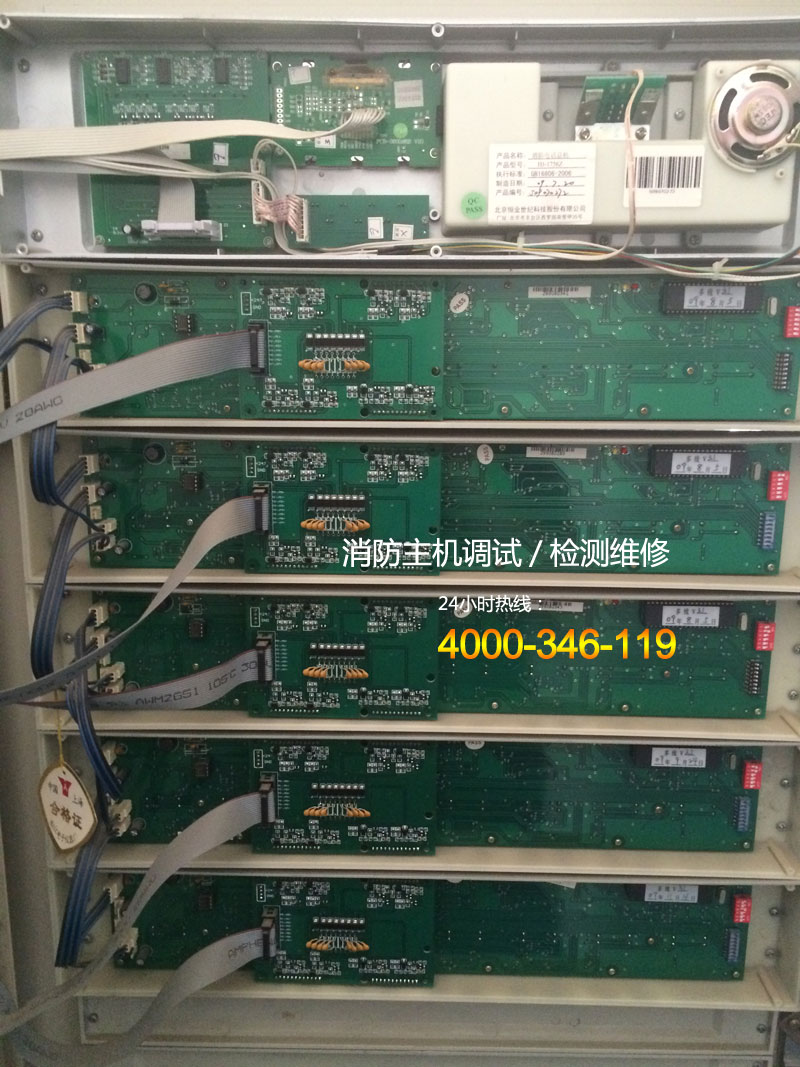

消防报警主机
消防报警主机即火灾报警控制器，是火灾自动报警系统的心脏，可实现集中控制，可向探测器供电，并具有用来接收火灾信号并启动火灾报警装置、能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备、自动的监视系统的正确运行和对特定故障给出声、光报警等功能
火灾报警控制器：火灾报警控制器是火灾自动报警系统的心脏，可实现集中控制，可向探测器供电，并具有下述功能：
1）用来接收火灾信号并启动火灾报警装置。该设备也可用来指示着火部位和记录有关信息。
2）能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备。
3）自动的监视系统的正确运行和对特定故障给出声、光报警。
2 、产品选用及工程设计要点
[1]2.1 其选择原则应考虑如下条件：
1) 工作电压；
2) 报警电流；
3) 使用环境；
4) 编码方式；
5) 外形尺寸；
6）控制器容量。
火灾报警控制器按监控区域分可分为区域型和集中型两种。区域报警控制器是负责对一个报警区域进行火灾监测的自动工作装置。一个报警区域包括很多个探测区域(或称探测部位)。一个探测区域可有一个或几个探测器进行火灾监测，同一个探测区域的若干个探测器是互相并联的，共同占用一个部位编号，同一个探测区域允许并联的探测器数量视产品型号不同而有所不同，少则五、六个，多则二三十个。
一台区域报警控制器的容量(即其所能监测的部位数)也视产品型号不同而不同，一般为几十个部位。区域报警控制器平时巡回检测该报警区内各个部位探测器的工作状态，发现火灾信号或故障信号，及时发出声光警报信号。如果是火灾信号，在声光报警的同时，有些区域报警控制器还有联动继电器触点动作，启动某些消防设备的功能。这些消防设备有排烟机、防火门、防火卷帘等。如果是故障信号，则只是声光报警，不联动消防设备。区域报警控制器接收到来自探测器的报警信号后，在本机发出声光报警的同时，还将报警信号传送给位于消防控制室内的集中报警控制器。见图3．1．1所示。自检按钮用于检查各路报警线路故障(短路或开路)发出模拟火灾信号检查探测器功能及线路情况是否完好。当有故障时便发出故障报警信号(只进行声、光报警，而记忆单元和联动单元不动作)，，
信号选择单元又称为信号识别单元。火灾信号的电平幅度值高于故障信号的电平幅度值，可以触发导通门级轴人管(而低幅度的故障信号则不会使输入管导通)，使继电器动作，切断故障声光报警电路，进行火灾声光报警，时钟停走，记下首次火警时间，同时经过继电器触点，联动其它报警或消防设备。电源输入电压220V，交流频率50U2，内部稳压电源输出24V直流电压供给探测器使用。
现代火灾报警控制器为了减少误报，方便安装与调试，降低安装与维修费用，减少连接线数，及时准确地知道发出报警的火灾探测器的确切位置(部位编号)，都普遍采用脉冲编码 控制系统，组成少线制的总线结构，由微型电子计算机或单片计算机作为主控核心单元，配以存储器和数字接口器件等。因此现代报警控制器有较强的抗于扰能力和灵活应变的能力。图3．1．2为单片机控制的区域报警控制器原理框图。
这种区域报警控制器不断向各探测部位的编码探测器发送编码脉冲信号。当该信号与某部位的探测器编码相同时，探测器响应，返回信息，判断该部位是否正常。若正常，主机(CPu)继续巡检其它部位的探测器；若不正常，则判断是故障信号还是火警信号，发出对应的声、光报警信号，并且将报警信号传送给集中报警控制器。
现代火灾自动报警系统有两种基本形式，即编码开关量寻址报警系统和模拟量软件寻址报警系统。我国目前普遍采用的是编码开关量寻址报警系统，本教材也以讲授这种系统为主。模拟量软件寻址报警系统不需要编码开关设定编码地址号，而是由计算机系统软件来设定探测器、报警按钮等外围部件的地址。所以，该系统可以方便地根据要求命名或修改外围部件的地址。控制器上的指示灯含义：l 预警灯：红色，在预警允许状态下，控制器检测到外接探测器处于报警状态时，此灯亮，具体信息见液晶显示。预警转为火警或预警清除或复位控制器此灯熄灭。
l 监管灯：红色，此灯亮表示控制器检测到了外部设备的监管信号，系统处于监管状态。复位控制器后此灯熄灭。
l 屏蔽灯：黄色，当外部设备（探测器、模块或火灾显示盘、本机警报器）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。有屏蔽设备存在时此灯亮。
l 警报器启动灯：红色，有警报器处于启动状态时，此灯点亮，当停动警报器或警报器消音后，此灯熄灭。
l 火警传输动作/反馈：红色，当系统中有火警信息传输时，该灯闪亮，当接收到火警传输设备的反馈信号后该灯常亮；有新的火警信息传输时，该灯再次闪亮。该灯可反映信息传输的*新状态。
l 工作灯：绿色，当控制器工作时，此灯点亮。
l 主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
l 备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
l 调试状态灯：绿色，当控制器处于调试状态时，此灯点亮。
l 自检灯：黄色，当系统中有设备处于自检状态时，此灯点亮。
l 警报器消音灯：黄色，当控制器发出警报音响时，按“警报器消音/启动”键该灯点亮，警报器终止发出警报。如再次按下“警报器消音/启动”键或有新的警报发生时，警报器消音指示灯熄灭，同时警报器再次发出警报声。
l 启动灯：红色，当控制器发出启动命令后，该灯常亮；当发出启动命令后在10s内未收到要求的反馈信号，该灯闪亮；复位控制器后，此灯熄灭。
l 延时灯：红色，此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。延时结束或复位控制器后，此灯熄灭。
l 反馈灯：红色，此灯亮表示控制器接收到外接设备的反馈信息，具体信息见液晶显示。复位控制器后，此灯熄灭。
l 自动允许灯：绿色，此灯常亮表示系统处于全部允许状态；此灯闪亮表示系统处于部分允许状态；此灯熄灭表示系统处于自动禁止状态。
l 喷洒允许灯：绿色，此灯亮表示控制器处于喷洒允许状态，气体灭火设备可以被手动启动或自动联动；此灯灭表示控制器处于喷洒禁止状态，气体灭火设备不能被手动启动或自动联动。
l 喷洒请求灯：红色，当系统中有气体灭火设备处于延时启动阶段时，此灯点亮，当控制器向气体灭火设备发出启动命令后，此灯熄灭。
l 喷洒启动灯：红色，此灯亮表示控制器已向气体灭火设备发出启动命令。
l 气体喷洒灯：红色，此灯亮表示控制器接收到气体灭火设备反馈信号。
l 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
l 系统故障灯：黄色，当系统存储器发生故障或系统程序无法正常运行时，此灯点亮，以提示用户立即对控制器进行修复。
l 声光警报器故障灯：黄色，当系统中有声光警报器处于故障状态时，此灯点亮。
l 声光警报器屏蔽灯：黄色，当系统中存在被屏蔽的声光警报器时，此灯点亮。
l 火警传输故障/屏蔽灯：黄色，当系统中的火警传输设备发生故障时，该灯闪亮，若火警传输设备被屏蔽，则该灯保持常亮。
