北大青鸟烟感探测器怎么接线?

归属类别:松江云安 发布时间:2016-10-21 10:10:54
安装与接线:
l   将探测器底座VB3301A用2只M4的螺钉紧固在预埋盒上,注意底座上的门向指示应朝向房门入口或视野所及之处;
l   采用2×1.0-1.5mm2双绞线,将回路两总线L1、L2分别接在端子1和端子3上,接线不分极性;
l   用编码器对探测器写入部位号(1-200);
l     将探测器嵌入底座,然后按顺时针方向拧紧即可。

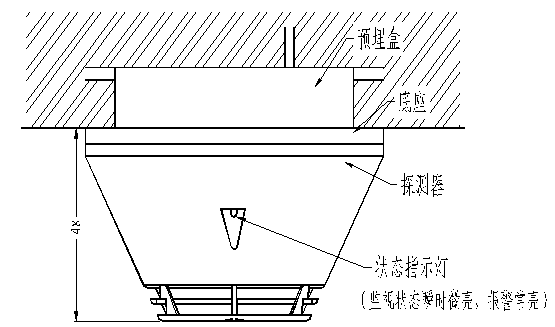

l   安装图例:

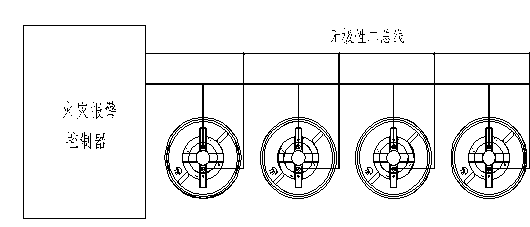

l   接线图例:



注意事项:
l  探测器底座上的门向指示应朝向房间入口或视野所及之处;
l  安装前应使用专用编码器对探测器编码;
l  安装时宜带手套操作,以保持探测器外壳清洁;
l  设备在安装毕但现场环境恶劣情况下,请勿去掉探测器外的防尘罩;
l  定期进行加烟试验,建议每半年一次。
