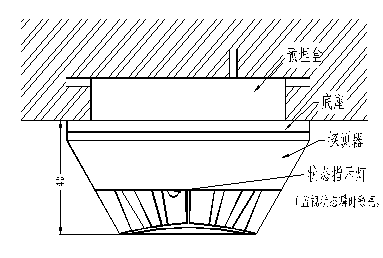

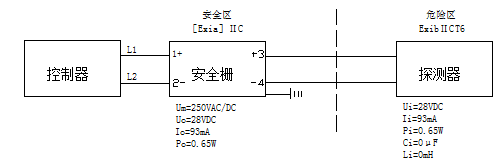

l 安装示意图例： l 安装应按照GB3836.15-2000《爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。 l 每个报警回路使用安全栅的数量不得超过6只。 l 安全栅须取得防爆合格证，其安装应按其说明书的要求进行，并注意正负极性。 l 接线图例：  本安系统参数匹配须遵循如下原则： Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li 其中：Cc、Lc：安全栅到探测器之间连接电缆（或导线）允许总的***大分布电容和电感；Uo：安全栅的***高输出电压；Io：安全栅的***大输出电流；Po：安全栅的***大输出功率；Lo：安全栅允许的***大外部电感；Co：安全栅允许的***大外部电容；Ui：探测器的***高输入电压；Ii：探测器的***大输入电流；Pi：探测器的***大输入功率；Li：探测器的***大内部电感；Ci：探测器的***大内部电容。 符号详细意义见GB3836.4-2000标准。 |
|
l 适用于工业与民用建筑中存在易燃易爆气体的危险场所。 l 适用于1区、2区。 |
| l 静电危险，清洁时须用拧干的湿布擦拭！ |
