安装与接线
l 布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上，安装孔距为66mm。
l 探测总线采用2×1.0-1.5mm²导线。
l 安装之前用编码器对其写入相应地址码(1-200)。
l 探测总线L1 、L2连接在端子1和端子2上。
l 手报部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

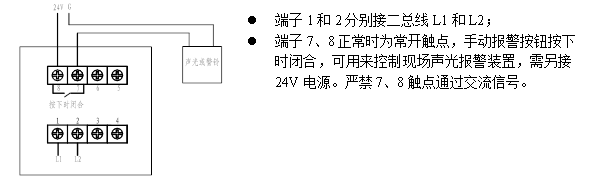

l 手动火灾报警按钮接线图例：

---
