JBF-21S/ VCU3240气体控制盘

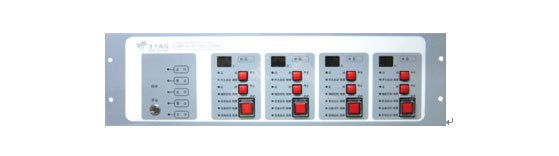

设备外形：



功能特点：
l  四区气体灭火控制盘，采用模块化设计，由一块主控盘和四块分区板组成。
l  3U入柜式结构，适用于立柜式或琴台式控制器，可根据工程需要选配，系统*大扩展到8块盘。
l  气体灭火现场配接非编址声光警报器（VM1382A）、气体释放灯、紧急启停按钮（VOP3580A）。
l  设有自动方式、手动方式、现场启停三种控制方式，其中自动控制方式由控制器通过菜单设置。
l  满足常规气体灭火程序：声光警报动作发出后进入延时阶段，延时阶段给出辅助控制输出（可关停空调、防火门窗等），延时结束后启动喷洒。
l  动作延时时间在0~30秒可调（推荐设置为30秒）。在延时阶段可操作灭火盘停止键（手动允许时）或紧急启停按钮撤消启动命令。
l  盘面上设有倒计时指示窗口、现场按钮状态指示、输出状态指示、动作状态指示。
l  每个灭火区现场需要配接一个VM3365A输入输出模块，由模块完成对现场设备的控制。
l  模块输出为24v有源输出，单个容量为2A。可采用中间继电器（DC24v）进行容量扩展。
系统设置：
l  主控制板：设置本盘地址号。第8位系统占用，11S系统固定为“1”。前5位为盘地址号，采用二进制编码方式，低位在前。1~8对应本机的1~8号灭火盘。如果拨为0号，系统默认其为1号盘。
l  分区板：设置分区地址号。采用二进制编码方式，低位在前。1~4对应本盘的第1~第4分区。拨码为“0”时系统默认其为1号分区。

---
