海湾GST-LD-8300输入模块接线图说明书





一、特点：

GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。

本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。



二、主要技术指标：

   （1）工作电压：总线24V

   （2）工作电流≤1mA

   （3）线制：与控制器的信号二总线连接

   （4）出厂设置：常开检线方式

   （5）使用环境：

    温度：-10℃～+55℃

    相对湿度≤95%，不结露

   （6）外壳防护等级：IP30

   （7）外形尺寸：

        86mm×86mm×43mm（带底壳）





三、结构特征、安装与布线：

本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29：

其中：



Z1、Z2：与控制器信号二总线连接的端子

I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入



布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；I、G采用阻燃RV软线，截面积≥1.0mm2。



四、应用方法：

模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

GST-LD-8300输入模块与现场设备的接线：

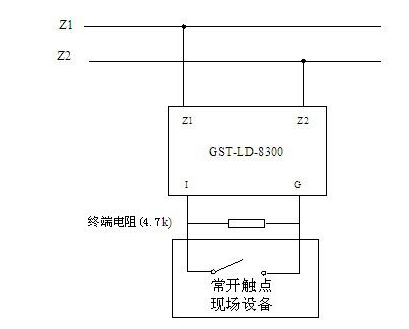

a.模块与具有常开无源触点的现场设备连接方法如图2-30所示。模块输入设定参数设为常开检线。

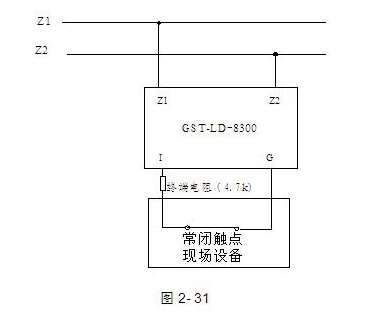

b.模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
